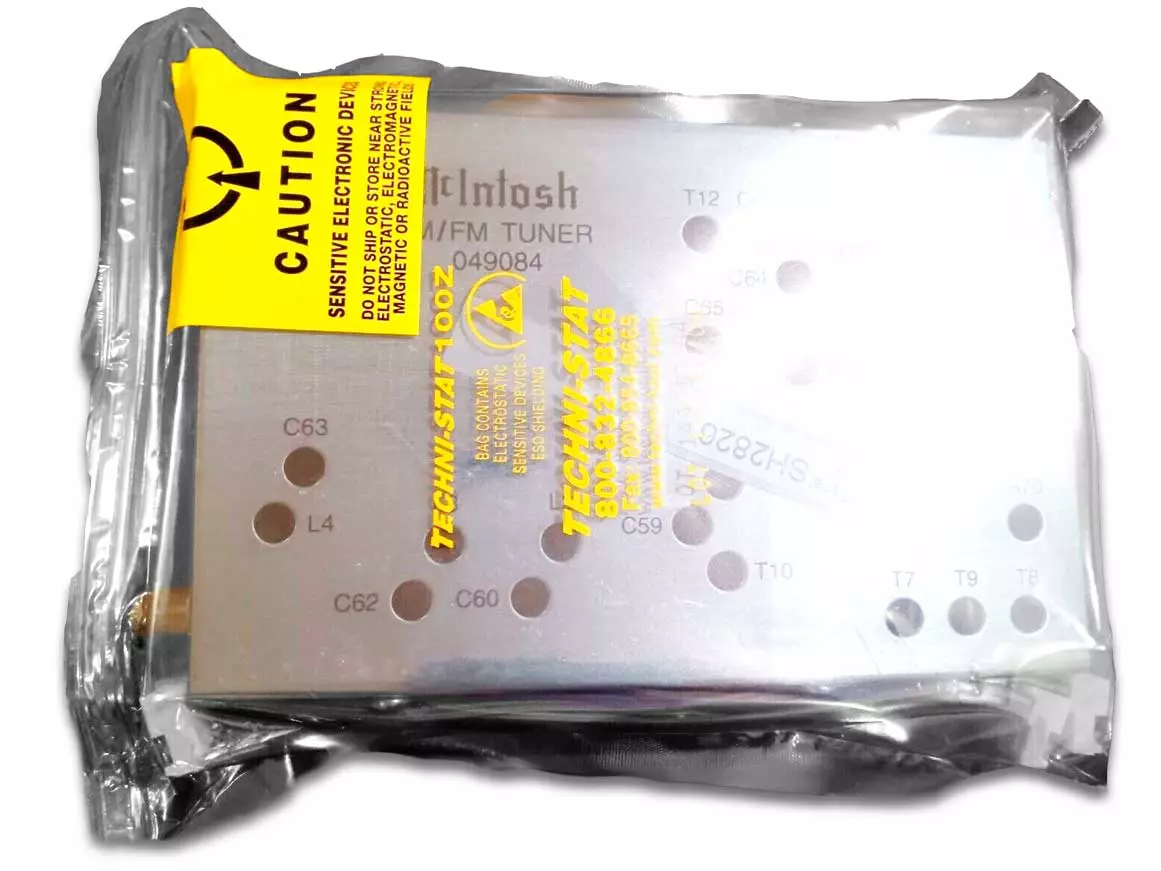

Модуль тюнера McIntosh TM1 работает в диапазоне вещания AM/FM. Может быть интегрирован в аппараты Mcintosh, следующих моделей: аудио/видео контроллеры серии MHT, MX119, MX134, MX135 или MX136; центр управления C45 и некоторые другие. Он также добавляет функциональные возможности второго тюнера к AM/FM-тюнеру MR85.
Устройство поставляется в оригинальной упаковке с руководством пользователя, соединительными кабелями модуля тюнера, внешней AM-антенной RAA1 и соединительным кабелем RAA1.
Технические характеристики FM-части тюнера:
Полезная чувствительность: 14 дБф или 1,4 мкВ на 75 Ом.
Чувствительность в режиме покоя 50 дБ: 35 дБф или 15 мкВ на 75 Ом, стерео;
19 дБф или 2,4 мкВ на нагрузке 75 Ом, моно.
Отношение сигнал/шум: 70 дБ, стерео; 75 дБ, моно.
Частотная характеристика: 20 – 15 000 Гц (+0/–1 дБ), стерео.
Гармонические искажения: 0,45% в стерео, 0,3% в моно.
Интермодуляционные искажения: 0,45% в стерео, 0,25% в моно.
Коэффициент захвата: 1,2 дБ.
Подавление зеркального канала: 75 дБ.
Избирательность по альтернативному каналу: 75 дБ.
Стерео-разделение: 45 дБ при 100 Гц, 35 дБ при 10 000 Гц.
Подавление SCA: 65 дБ.
Технические характеристики AM-части тюнера:
Чувствительность: вход внешней антенны 20 мкВ.
Отношение сигнал/шум: 58 дБ при 100% модуляции; 48 дБ при 30%.
Гармонические искажения: максимум 0,5% при модуляции 50%.
Частотная характеристика: 50-6 кГц NRSC.
Избирательность по соседнему каналу: минимум 45 дБ IHF.
Подавление зеркального канала: мин. 65 дБ в диап. 540 — 1600 кГц.
Подавление ПЧ: минимум 80 дБ.
